receiptTermék leírás
Miért az FJD Trion V1?

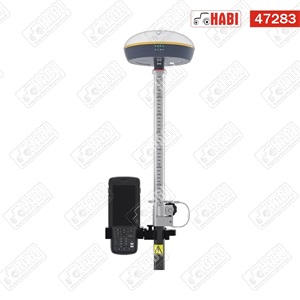

Mivel az FJD Trion V1 az összes mai műholdrendszerrel kommunikál, így nem gond akár városi környezetben vagy akár egy erdősávban való megbízható mérés. A rendszer három fő alkotóeleme: 1. antenna, 2. terepi vezérlő szoftverrel, 3. bot. Az antenna és a vezérlő BLUETOOTH kapcsolaton keresztül kommunikál. A bot pedig a pontos mérési pont meghatározására szolgál. Szintén óriási előny a beépített un. IMU (dőlésérzékelő) szenzor, amely használatával nincs szükség a pontos függőleges mérésre, a dőlés általi hibát automatikusan számolja a gép. Ezzel a rögzítési idő radikálisan csökken. Az antennában beépített URH rádió is megtalálható, így akár egy helyi bázis állomásra is tudok csatlakozni, vagy fordítva: bázis antennát hozok létre. Ez utóbbi a gépvezérlésben, mezőgazdaságban vagy a drónos (UAV) felmérésekben lehet jó választás. Maga a szoftver környezet nagyon egyszerűen kezelhető, a leghasználatosabb programokkal, mint pl. mérés, vonal, kitűzés, terület, térfogat, fájl kezelés, stb. Természetesen mindezt magyar nyelven. Nagyon fontos az eszköz szoftveres frissítése. amely teljesen ingyenes és online. A terepi vezérlő Android alapú, fizikai gombokkal is támogatott, természetesen minden opcióval (telefon, internet, wi-fi, stb.). Az akkumulátorok teljesítményére sem lesz panasz, hiszen megszakítás nélkül is egy teljes munkanapot képes üzemelni a rendszer.
Mire való és kiknek ajánljuk?
Földmérési célokra: teljes műhold konstelláció, VITEL2014, útkitűző applikáció, IP67, 1,5 méteres ejtésteszt, fizikai tasztatúra Építőipari alkalmazások: mérés/kitűzés, ellenőrzés, terület- térfogatmérés, bevágás/töltés program, CAD állományok kezelése, EOV koordinátában való használat, gyors mérés IMU-val. Tervezés: szelvényezéshez, meglévő és tervezett nyomvonalak rögzítése, rossz vételi körülmények között (pl. erdősáv) is fix mérési eredmények, CAD állományok import/exportálása, GOOGLE map térkép megjelenítés a könnyebb tájékozódáshoz Gépvezérlés: bázis állomásként, beépített URH rádió modem, egyszerű installáció, teljes műholdas rendszer elérés (GPS, GLONASS, GALILEO, BEIDOU), 10 Hz frissítési idő. Mezőgazdaság: terepálló, magyar nyelvezet, egyszerű használat, területek felmérése, pontok visszaellenőrzése állományból is, cm pontos adatok, hibamentes mérés (IMU).
Az FJD Trion V1 GNSS RTK egy igazán sokoldalúan használható eszköz, amely gyakorlatilag az összes, napjainkban elérhető opcióval rendelkezik mind a hardveres, mind pedig a szoftveres oldalt is beleértve. A teljes műholdas lefedettséghez, dőlésérzékelőhöz, beépített URH rádió modemhez, ingyenes szoftverkövetéshez pedig egy olyan remek ár társul, amellyel akár olyan tervezők/kivitelezők is beruházhatnak a cm pontos GNSS technológiába, akik nem mindennapos használatra alkalmazzák munkájuk során. Használatával csökken a munka- és várakozási idő, bármikor újramérhetőek pontok vagy éppen területek.
Az FJD Trion V1 sorozat egy igazán sokoldalú és könnyű GNSS RTK vevő, amely globális jellefedettséggel tud szinte azonnal pontos fix pozíciót szolgáltatni akár zord körülmények között is. A V1 egy továbbfejlesztett változat, amely beépített IMU szenzorral (dőlésérzékelő), valamint digitális libellával van ellátva, amely megszabadít mérés során a libella figyelésétől.
Dönthető felmérés beépített IMU szenzorral: Az IMU támogatás áltat dőlésben is mérhet a pontosság megtartásával . Ezáltal gyorsan és hatékonyan tud mérni akár eddig nem elérhető pontokat is eszközével.
Garantáltan vízálló: A V1 sorozat megkapta az IP67 por- és vízállósági besorolást, valamint az 1,5 méterről való ejtésállóságot is. Ezáltal szinte minden felhasználó mérési munkájához illeszkedik az eszköz.
A termék előnye
- Minden jelenlegi műholdrendszer használata (GPS, GLONASS, GALILEO, BEIDOU)
- Rovernak és bázisnak is használható (beépített URH rádió)
- Villámgyors inicializálási idő
- Bluetooth kapcsolat az antenna és a vezérlő között
- Intuitív használat
- Magyar nyelvű szoftver
- Ingyenes szoftver követés
| Pozícionálási teljesítmény |
|
| Valós idejű (RTK) pontosság |
vízszintes ± 8 mm, függőleges ± 15 mm |
| Statikus különbség |
vízszintes ± 2,5 mm, függőleges ± 5 mm |
| Dőlésérzékelő pontossága |
2,5 cm pontosság 30° -os szögben |
| Pozíció frissítés |
1, 2, 5, 10 Hz |
| Adat formátum |
RTCM2.X, RTCM3.X, CMR, CMR+, CMRx, NMEA-0183, RINEX |
Műhold konstelláció:
Csatornák száma: 965
GPS: L1C/A, L2P, L2C, L5, L1C
BDS-2: B1l, B2l, B3l, B1C, B2a, B2b
BDS-3: B1l, B3l, B1C, B2a, B2b
GLONASS: G1, G2, G3
Galileo: E1, E5a, E5b, E6
QZSS: L1C, L2, L5, L1C/A
SBAS: L1C/A, L5
Beépített URH rádió:
Teljesítmény: 0,5/1 W
Frekvencia: 410 MHz – 470 MHz
Protokoll: TRIMTALK, TRIMMARKIII, TT450S, TRANSEOT
BLUETOOTH:
Protokoll: BT4.2 & BLE
Környezeti tényezők:
Működési hőmérséklet: - 30 °C – 60 °C között
Tárolási hőmérséklet: - 40 °C – 75 °C között
Páratartalom: 95%

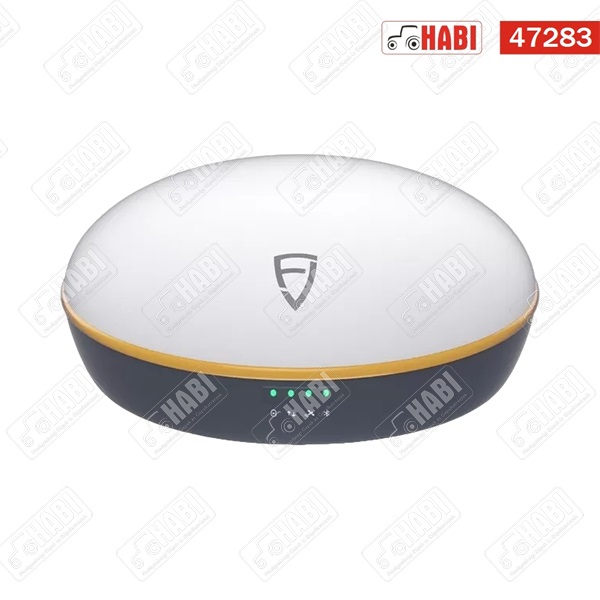

Vevő:
Méret és tömeg: 162*86 mm; 1 kg
Por- és vízállóság: IP67
Akkumulátor: 6700 mAh
Működési idő: 15 óra statikusan, 10 óra rover módban

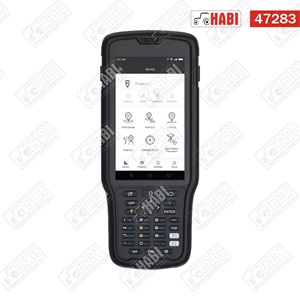

E200 terepi vezérlő főbb jellemzői:
Operációs rendszer: Android 8.1
SIM foglalat: dual SIM
SD kártya foglalat: 128 GB-ig bővíthető
Kijelző méret: 5”
CPU: 2,4 Ghz
Memória: 4+64 GB
Csatlakozó: USB- Type C, OTG support
Por- és vízállóság: IP67
Ejtés teszt: 1,5 méterig
Akkumulátor: 7000 mAh (24 órás használat)
FJD Trion Survey terepi szoftver:
Rendszer környezet: Android (szabadon felhasználható)
Nyelv: Magyar
Programok: Mérés, kitűzés, terület, térfogat, fájl kezelés, stb.
Frissítés: Online, ingyenesen
