receiptTermék leírás
Széles körben használják hidraulikus rendszerekben az építőiparban, a mezőgazdaságban és az iparban.
Maximális áramlási sebesség 40L/perc
Tápfeszültség: 12V
Az elektromos csatlakozókon diódák vannak, amelyek világítanak, amikor a tekercs feszültség alatt van.
Egy- és kétoldalas hengervezérlés, motor mindkét irányban.
Műszaki adatok:
A készlet az elektromos dugaszokat is tartalmazza.
A rendszer ajánlott olajátfolyása: 0 - 40 l/perc.
Meglévő rendszerrel sorba köthető (szorítóhüvely szükséges)
Vezérlés:
Három állású hidraulikus elosztó csúszka (1 - 0 - 2), rugóval, tehát az áramellátás megszüntetésekor automatikusan visszaáll alaphelyzetbe. Amikor a csúszka alaphelyzetben van (0), az olaj szabadon átfolyik az elosztón a visszatérő körbe, a szivattyú nincs nyomás alatt, tehermentesítve van.
Csúszka működési elve:
0. semleges helyzet (mindkét tekercs áramellátása meg van szakítva) a munkahenger dugattyúrúdja áll - az olaj átfolyik.
1. helyzet (csak az első tekercs van áram alatt) a munkahenger dugattyúrúdja kitolódik.
2. helyzet (csak a második tekercs van áram alatt) a munkahenger dugattyúrúdja visszahúzódik.

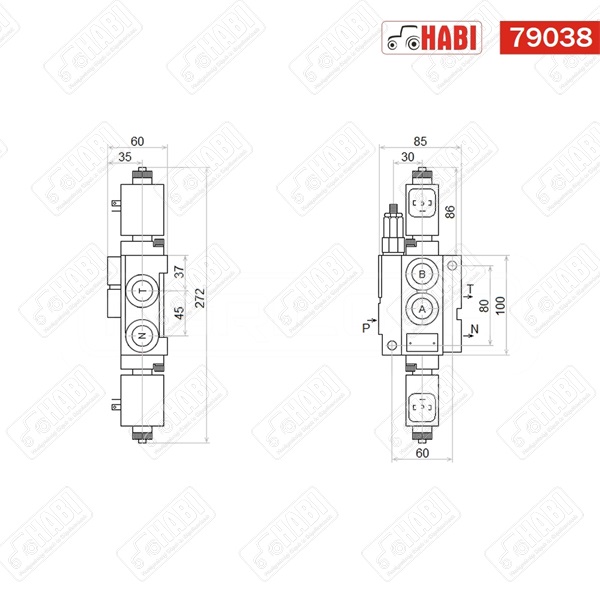

Csatlakoztatás:
Szivattyú ellátókör (P): belső menet BSP 1/2''
Tartályba visszatérő kör (T): belső menet BSP 1/2''
Szekcióbemenet (A, B): belső menet BSP 3/8''
Soros csatlakozás (N): belső menet BSP 1/2"
Nyomásintervallum:
Maximális nyomás az ellátókörben: 250Bar
Maximális nyomás a visszatérő körben: 50Bar
Maximális nyomás a szekciókban: 300Bar
A túlfolyószelep gyárilag 175Bar-ra van állítva.
Saját hatáskörben beállítható, egy teljes fordulat 30Bar-ral változtatja meg a nyomást.
Áramellátás és csatlakozók:
Egyenáramú tápellátás (DC) 12V
Az elektromos dugaszok LED-lámpákkal vannak ellátva, melyek a tekercs áram alá helyezésekor kigyulladnak.
Olajhőmérséklet ajánlott tartománya:
HŐMÉRSÉKLETTARTOMÁNY ÉS OLAJTÍPUS:
Megengedett környezeti hőmérséklet: -40 C és +60 C között
Megengedett olajhőmérséklet: -15 C és +80 C között
Ásványi olaj alapú ajánlott hidraulikaolaj, pl. HL 32 vagy HL 46
Javasolt olajszűrés 10-15 µm-ig
