Műszaki adatok
- Kompletten szerelve - Egyedülálló innovatív konstrukció - A dugattyún speciális biztosító gyűrű
Előnyök
- Azonnal bevethető - Hosszú élettartam - Fokozott üzembiztonság
Tulajdonságok
- Mindenfajta rögzítési mód lehetséges - Alapozóval előfújva - Maximális sugárirányú terhelés: a tengelyirányú erő 10 %-a - A maximális üzemi nyomás a maximális hajlítási igénybevételtől függ - A maximális hajlítási igénybevétel lekérdezhető a hengerszoftverben
Műszaki információ
- Egyéb márkákkal felcserélhető - Közeg: ásványolaj, HLP ISO VG 32-től ISO VG 46-ig - A közeg tisztasága: ISO 4406 22/20/17 vagy NAS 9
Alkalmazási kategória
Univerzális
Szárátmérő
45 mm
Dugattyú átmérője
80 mm
Típus
Kettős működésű

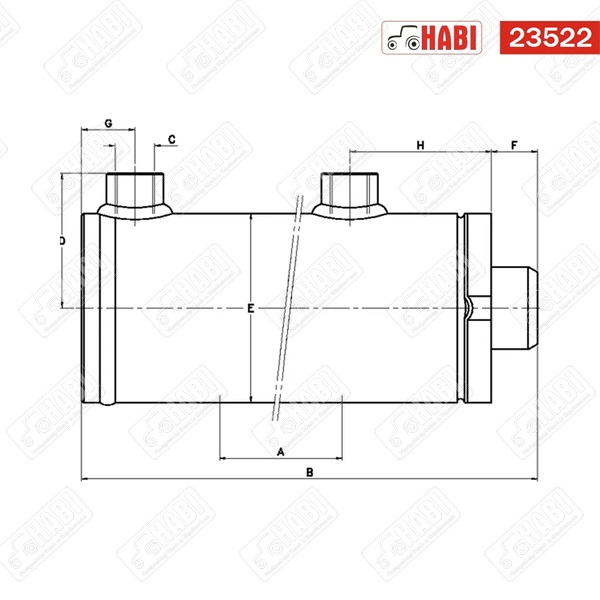

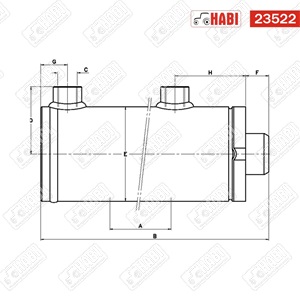

A Löket
500 mm
B Min. hosszúság
691 mm
Max. hosszúság
1191 mm
Max. Üzemi nyomás
250 bar
Szerelési típus - csatlakozóhenger
Nem rögzíthető
C Rögzítési menet átmérője - henger csatlakozása
1/2 in
Rögzítési mód - rúd csatlakozása
Rögzítési menet típusa - rúd csatlakozása
G
Rögzítési menet átmérője - rúd csatlakozása
Dugattyú max. sebessége
0,1 m/s
E Külső átmérő
90 mm
Tömeg
22,7 kg
Min. üzemi hőmérséklet
-25 °C
Max. üzemi hőmérséklet
85 °C
Névleges nyomás
200 bar
Sorozat
D-C
Rúd felületkezelése
Krómozott
Henger anyaga
Acél ST52
A henger anyagának tűrésosztály kódja
H10
Rúd anyaga
Acél 20MnV6
Rúd felületi érdessége
0,2 µm
Hengervég anyaga
Öntöttvas
Olajcsatlakozó anyaga
Acél
Olajcsatlakozó belső átmérője
25 mm
D A henger középpontja és az olajcsatlakozó végének távolsága
F A henger vége és a rúd vége közötti távolság
50 mm
H Olajcsatlakozás középpontja és a henger vége közötti távolság - rúd oldal
68 mm
G Olajcsatlakozás középpontja és a henger vége közötti távolság - henger oldal
24,5 mm
Belső átmérő
