Műszaki adatok
- Kompletten szerelve - Rögzítésekkel - Egyedülálló innovatív konstrukció - A dugattyún speciális biztosító gyűrű
Előnyök
- Azonnal bevethető - Egyszerű össze- és szétszerelés - Hosszú élettartam - Fokozott üzembiztonság
Tulajdonságok
- Alapozóval előfújva - Újrahasznosítható mechanikai hengerfej-biztosíték - Maximális sugárirányú terhelés: a tengelyirányú erő 10 %-a - A maximális üzemi nyomás a maximális hajlítási igénybevételtől függ - A maximális hajlítási igénybevétel lekérdezhető a hengerszoftverben
Műszaki információ
- Egyéb márkákkal felcserélhető - Közeg: ásványolaj, HLP ISO VG 32-től ISO VG 46-ig - A közeg tisztasága: ISO 4406 22/20/17 vagy NAS 9
Alkalmazási kategória
Univerzális

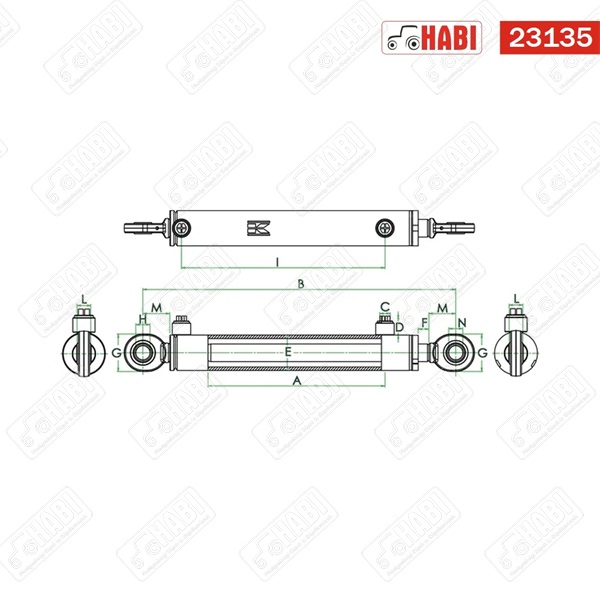

C Szárátmérő
25 mm
Dugattyú átmérője
40 mm
Típus
Kettős működésű
A Löket
500 mm
Min. hosszúság
692 mm
Max. Üzemi nyomás
250 bar
Szerelési típus - csatlakozóhenger
Csapágy
Rögzítési átmérő - henger csatlakozása
20 mm
Rögzítési mód - rúd csatlakozása
Rögzítési átmérő - rúd csatlakozása
Rögzítési menet típusa - rúd csatlakozása
BSP
Rögzítési menet átmérője - rúd csatlakozása
3/8 in
N Felfogatási furat átmérője - rúd csatlakozás
Dugattyú max. sebessége
0,1 m/s
E Külső átmérő
50 mm
H Rögzítési furat átmérője - henger csatlakozása
B Rögzítési furatok min. távolsága
G Rögzítőpersely külső átmérője
53 mm
Min. üzemi hőmérséklet
-25 °C
Max. üzemi hőmérséklet
85 °C
Névleges nyomás
200 bar
Rúd felületkezelése
Krómozott
Henger anyaga
Acél ST52
A henger anyagának tűrésosztály kódja
H10
Rúd anyaga
Acél 20MnV6
Rúd felületi érdessége
0,2 µm
Hengervég anyaga
Öntöttvas
Olajcsatlakozó anyaga
Acél
I Olajcsatlakozások távolsága
537,5 mm
D Olajcsatlakozó hossza
17 mm
L Olajcsatlakozó belső átmérője
16 mm
F A henger vége és a rögzítőpersely közötti távolság
15 mm
Belső átmérő
M Rögzítő furat középpontja és a fej vége közötti távolság
38 mm
